proteus软件下载:proteus8.9中文版安装教程

电路设计的重要性不言而喻,而电子电路仿真软件Proteus则成为了许多电路设计师的首选。Proteus提供了一个简单易用的图形化界面,让用户可以方便地进行电路设计和仿真。

在Proteus中,用户可以选择各种电路应用,从模拟、数字、混合信号到微控制器电路,满足不同需求的设计师。而且,Proteus还提供了多种分析工具,包括电路分析、信号分析、稳态分析和传输线分析等,帮助用户更全面地了解电路的性能和特性。

图片[1]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

除了仿真和分析,Proteus还支持PCB设计。用户可以直接将电路设计导出到PCB设计软件中进行布x和路由,省去了许多麻烦的手动操作,提高了设计效率。

Proteus的另一个优点在于,它可以通过添加仪器(如示波器、信号发生器等)来观察电路的响应和性能,从而更直观地感受电路的特性和问题。这种实时观测也有助于用户在设计时发现和解决问题,减少了后期调试的时间和成本。

Proteus仿真软件在电路设计中的作用不可忽视。它不仅提供了全面的仿真和分析工具,而且还可以与PCB设计软件配合使用,实现全流程的设计和生产。如果你是一名电路设计师,Proteus将成为你不可或缺的工具。

Proteus安装破解教程

Axxcc:#

1、下载解压,得到proteus pro 8.13 sp0原程序、patch破解文件和汉化补丁;

图片[2]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

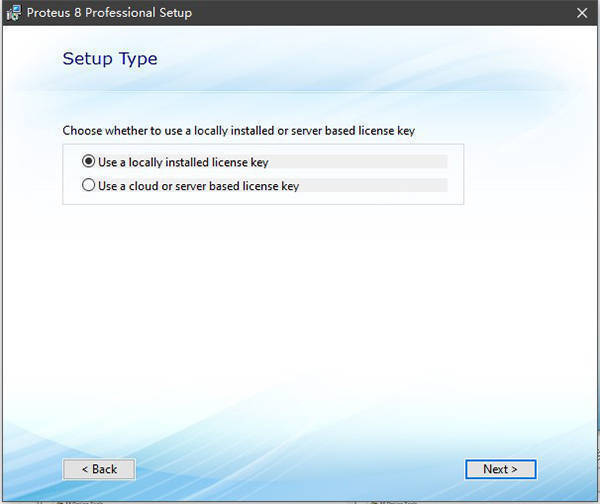

2、首先双击文件“P8.13.sp0.exe”安装软件,接受协议后,选择”Use a locally installed license key”;

图片[3]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

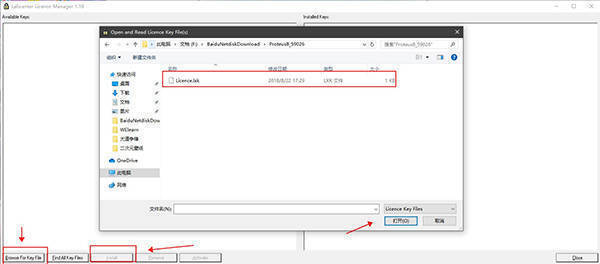

3、在许可证安装界面,浏览指定patch破解文件夹中的Licence.lxk许可证文件,点击install安装许可证;

图片[4]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

4、再选择软件的安装目录,按默认路径安装即可;

图片[5]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

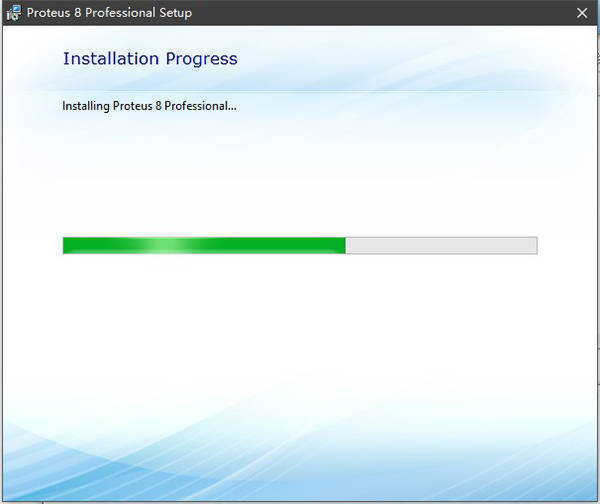

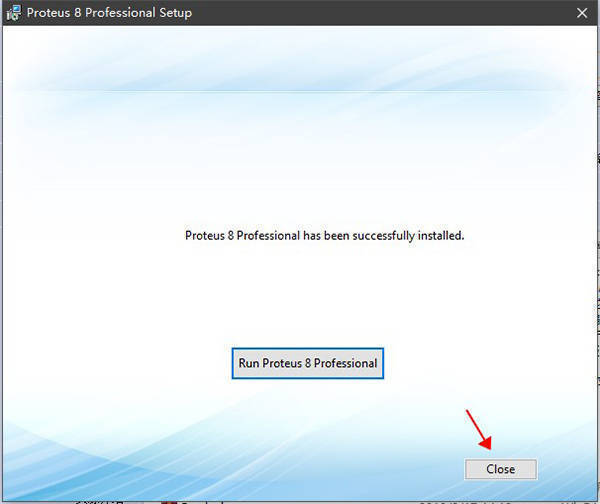

5、成功安装,先不要运行,点击close;

图片[6]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

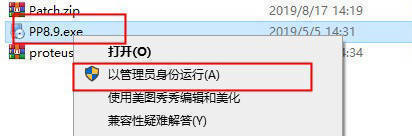

6、再以右键管理员身份运行PP.exe破解文件,注意:补丁工具无窗口的,运行一次即可。

图片[7]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

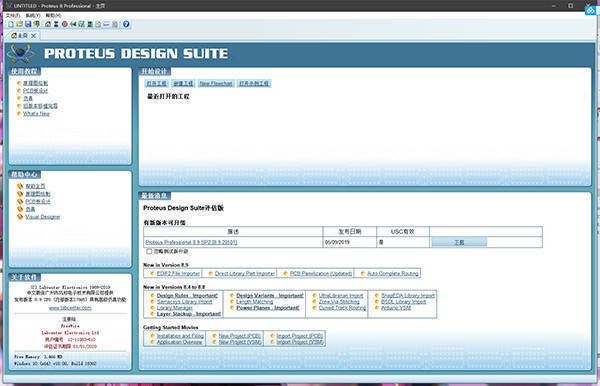

7、至此,软件成功破解,但还不是中文;

图片[8]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

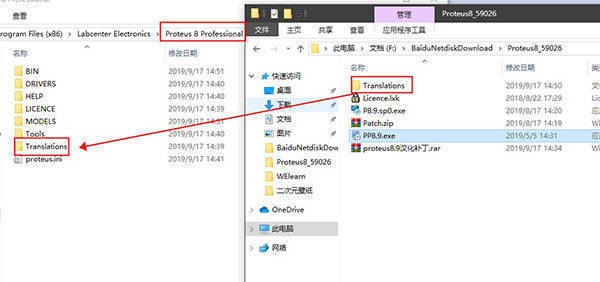

8、这时将软件包中的汉化补丁复制到软件安装目录下替换;

默认目录【C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional】

图片[9]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

9、至此,软件成功汉化,以上就是proteus pro 8.13 sp0汉化破解版的详细安装教程,希望对大家有帮助。

什么是Proteus?

Proteus是用于电子设计自动化的软件;主要用于准备原理图和设计PCB。它具有许多工具,这些工具不仅易于使用,而且有助于PCB设计和学习PCB设计。IT使用集成的自动路由器,实现完整的原理图捕获,可配置的设计规则,支持电源平面,具有交互式电路激励器,遵循行业标准的CADCAM和ODB ++输出,并允许进行3D查看。

设计虚拟PCB布x电路:

图片[10]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

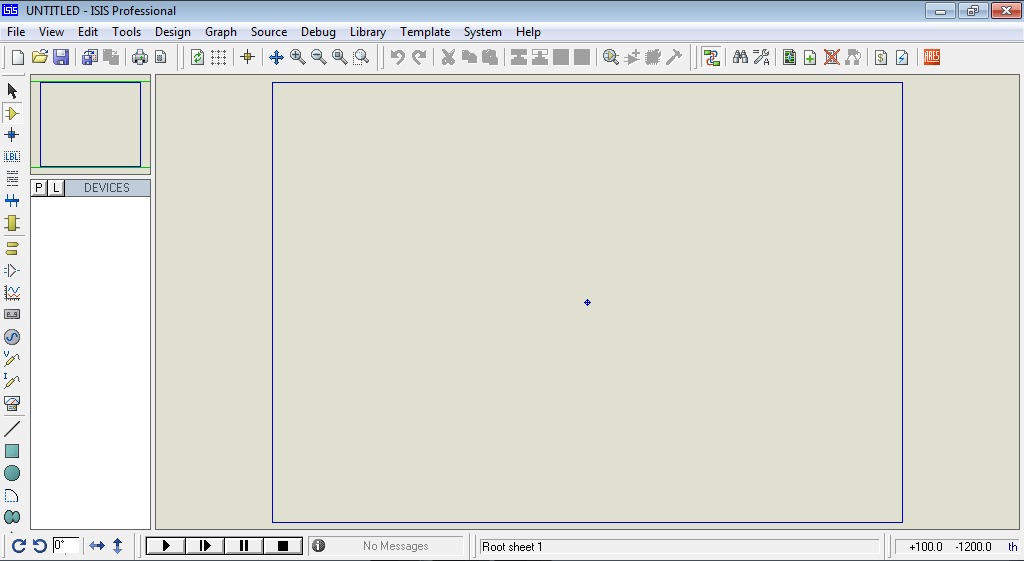

现在,继续进行我们的设计过程。首先,通过单击图标运行程序,然后将出现一个新的启动屏幕。接下来,将出现一个网格状的工作区,如图所示。有可用的按钮可以帮助我们设计PCB。有一个蓝色的矩形轮廓;我们的电路将在这个矩形空间内设计。

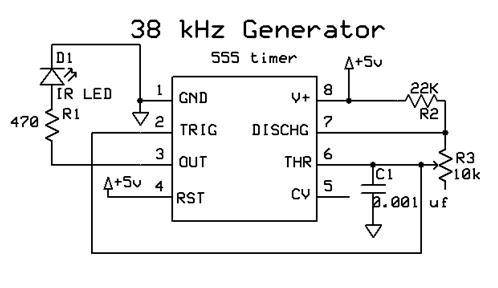

我们将使用Proteus设计以下电路。它是一个使用555定时器IC的38 kHz频率发生器。

图片[11]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

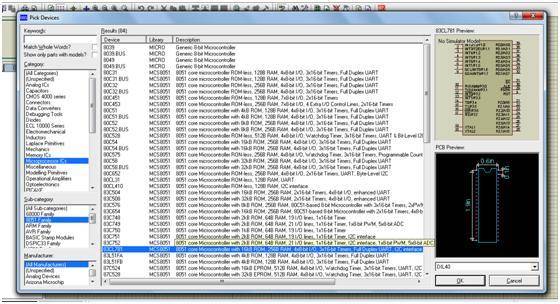

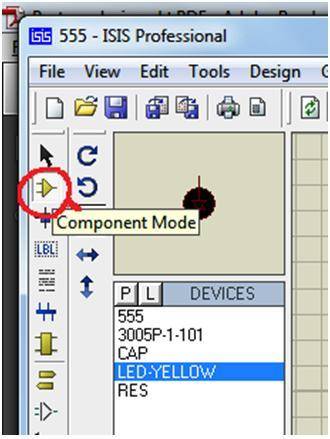

这些组件包括555定时器IC,470K,22K电阻和10K可变电阻,0.001µf电容器以及IR LED。现在转到“库”并选择“选择设备/符号”。将出现一个窗口。选择组件的另一种方法是使用工作区左侧的工具栏。单击“组件模型”或从库中选择。

图片[12]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

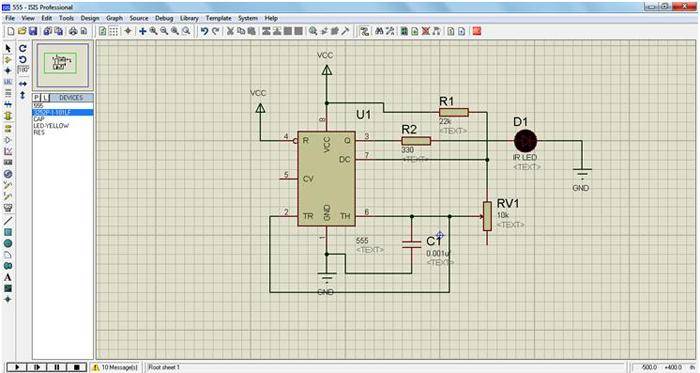

现在,选择所需的所有组件,这些组件将添加到设备列表中。您选择的设备可以使用旋转按钮旋转。然后,您可以将组件放入工作区中。放置完所有组件后,将光标置于组件的引脚末端并绘制连接。连接所有组件,以得到如图所示的设计电路。

图片[13]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

图片[14]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

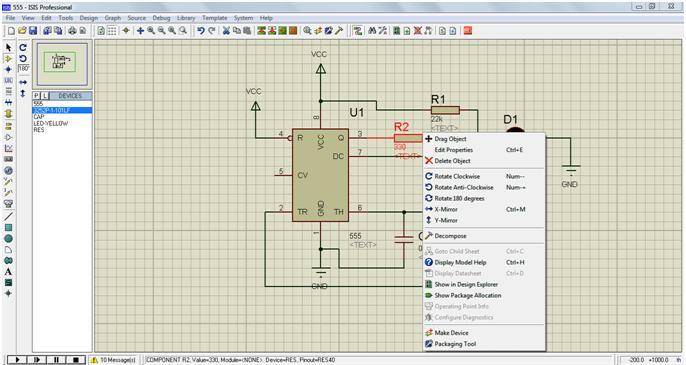

如果要修改任何组件,只需右键单击该组件,将显示一个下拉列表,如图所示。完成后,保存并调试保存的文件。这样,我们的虚拟布x就完成了。

图片[15]-proteus软件下载:proteus8.9中文版安装教程-千羽学社

图片[16]-proteus软件下载:proteus8.9中文版安装教程-千羽学社
