在ADS中查看snp文件-附两种方法

这里提供两种在ADS中查看snp文件的方法：

方法一

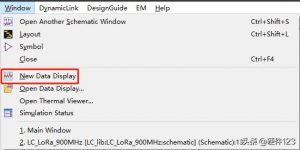

1、在ADS中新建一个原理图，在原理图页面，选择菜单Window–>New Data Display

2、在弹出的Data Display窗口，选择菜单Tools–>Data File Tool

3、弹出dftool工具窗口，设置如下：

A、选择Read data file into dataset，表示读入snp文件；

B、指定要读入的SNP文件路径；

C、选择文件格式，默认Touchstone即可；

D、选择Dataset name，可手工输入并创建新的Dataset；

E、Read File,完成Snp文件读入。

3、查看Snp数据

在Data Display中插入Rectangular Plot，在弹出的Plot Traces&Attributes设置框中，Datasets and Equations下拉栏中选择刚自动创建的S4p,在左边列表中选择需要查看的S参数即可。

方法二

1、在ADS中新建一个原理图，在原理图页面左侧的parts栏中选择Data Items下的snp,或者直接在搜索栏输入SNP

2、将SNP symbol放入原理图中并双击

A、定位Snp文件位置；

B/C、B/C的内容会根据snp文件内容自动变化；

D、点击Check/View S-Parameters。

3、弹出SParamChecker对话框

A、显示snp文件的基本内容，比如频率范围及点数、参考阻抗、端口数、互易性、无源性等；

B、矩阵中列出了所有的s参数；

C、S参数曲线。
